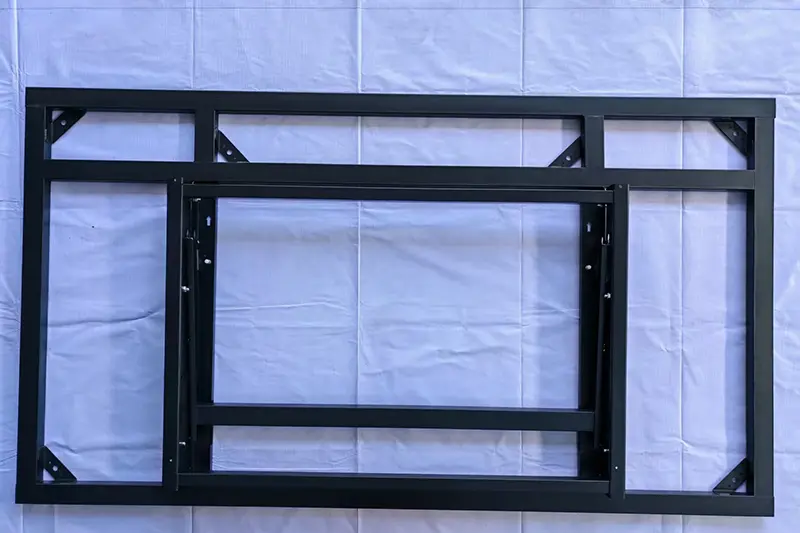

Support hydraulique vertical LCD de 86 pouces

Fabriqué sur mesure pour l'installation verticale murale d'écrans LCD de 86 pouces, le support hydraulique vertical LCD de 86 pouces adopte des plaques d'acier épaissies de 2,5 mm et un système de double tige hydraulique, intégré à une structure porteuse à quatre crochets et plaque de support, cinq verrous anti-chute et un compartiment de gestion des câbles dissimulé. Il prend en charge le réglage hydraulique de l'inclinaison et le démontage rapide, avec une capacité de charge maximale de 120 kg, idéal pour les scénarios d'installation d'écrans verticaux dans les grandes salles de conférence, les centres de commande, les salles d'exposition numériques et plus encore.

Structure de base et matériaux

1. Cadre principal :

Plaques d'acier laminées à froid épaissies à haute résistance et montants en alliage d'aluminium renforcés, intégralement formés pour des performances anti-déformation et une capacité de charge améliorée

2. Composants hydrauliques :

Vérins hydrauliques industriels à longue course avec tampon stable et pression d'appui uniformément répartie pour un levage sans effort des grands cribles

3. Assemblage de la plaque suspendue :

Plaque de suspension verticale VESA élargie exclusive aux écrans de 86 pouces, compatible avec les modèles de trous courants, notamment 400 × 600 et 600 × 800

4. Structure de sécurité :

Triples verrous antichute et patins en caoutchouc antidérapants absorbant les chocs pour éviter tout desserrage accidentel et protéger le panneau d'affichage

5. Raccords de fixation :

Boulons à expansion épais de norme nationale pour une contrainte murale uniforme et une installation plus ferme

Avantages du produit

1. Structure personnalisée pour écrans surdimensionnés

Conception mécanique optimisée exclusivement pour un montage vertical de 86 pouces, plus stable, bien ajusté et plus sûr que les supports universels. Des nervures de renfort sont ajoutées aux points de contrainte clés pour éviter la déformation après une utilisation à long terme.

2. Deux tiges hydrauliques : sécurité redondante et économie de travail

Un écran de 86 pouces pèse lourd ; les tiges hydrauliques simples nécessitent une force supplémentaire lors du réglage et sont sujettes aux fuites d'huile. Les doubles tiges parallèles offrent un amortissement uniformément réparti pour un réglage facile. En cas de dysfonctionnement d'une tige, l'autre peut toujours fournir un support pour une plus grande sécurité.

3. Protection antichute à cinq couches

Boucle principale combinée, verrouillage auxiliaire, déflecteur anti-soulèvement, vis anti-soulèvement torsadées à la main et patins en caoutchouc antidérapants, adaptés aux environnements commerciaux à fort trafic piétonnier.

4. Faibles coûts d’exploitation et de maintenance

Retrait de l'écran sans outil : déverrouillez les loquets de sécurité, tournez les vis à main et soulevez l'écran vers le haut.

Espaces de maintenance réservés sur les panneaux latéraux : Les câbles arrière peuvent être maintenus sans retirer l'écran.

Compartiment de gestion des câbles magnétique : les câbles peuvent être ajoutés ou remplacés sans outils.

5. Utilisation élevée de l’espace

La conception verticale murale occupe un espace horizontal minimal, parfaite pour les espaces étroits tels que les couloirs, les halls d'entrée et les entrées d'ascenseur.

6. Large gamme d'applications

Applicable aux conférences, expositions, centres commerciaux, hôpitaux, bureaux gouvernementaux, studios de diffusion en direct et autres scénarios.

Étapes d'installation (exclusives pour le montage vertical de 86 pouces)

1. Vérifiez la capacité de charge du mur, calibrez la ligne médiane verticale avec un niveau et marquez les positions de perçage.

2. Percez des trous, installez des boulons d'expansion épaissis et fixez la base principale pour assurer la verticalité et la fermeté.

3. Montez la plaque de suspension VESA élargie sur les trous standard à l'arrière de l'écran de 86 pouces.

4. Alignez l'écran avec les fentes de serrage du support et accrochez-le lentement ; le système hydraulique assure un roulement et un tampon automatiques

5. Fixez les triples verrous de sécurité antichute et vérifiez le jeu.

6. Disposez les câbles dans des canaux de câbles verticaux et ajustez la hauteur et l'angle d'inclinaison.

7. Effectuer une inspection complète de la stabilité avant la mise en service

Scénarios applicables

FAQ

Q1 : Les écrans de 86 pouces sont lourds. Le support peut-il les supporter de manière stable sans déformation ?

R : Oui. Des tests de charge stricts ont été effectués. Le corps principal utilise des plaques d'acier épaissies de 2,5 mm avec des nervures de renforcement aux points de contrainte clés, ne montrant aucune déformation sous une charge statique ultime de 150 kg. La plupart des écrans commerciaux grand public de 86 pouces (Sony, Samsung, LG, etc.) pèsent entre 55 et 70 kg, bien en dessous de la limite de charge nominale. Il est recommandé de vérifier le serrage des vis tous les six mois.

Q2 : Quels sont les avantages des tiges hydrauliques doubles par rapport aux tiges simples ?

R : Deux avantages fondamentaux :①Amortissement uniforme : les écrans lourds de 86 pouces exigent une force d'amortissement élevée de la part de tiges simples, ce qui rend le réglage fastidieux et augmente les risques de fuite d'huile. Les tiges doubles parallèles répartissent uniformément les contraintes pour un fonctionnement plus fluide.②Sécurité redondante : si une tige hydraulique tombe en panne, l'autre peut toujours offrir un soutien de base, une fonction de sécurité non disponible avec les conceptions à tige unique.

Q3 : Faut-il utiliser des outils pour retirer l'écran ?

R : Aucun outil n'est requis pour le mécanisme de démontage de l'écran : il suffit de retourner les loquets de sécurité et de tourner les vis manuelles anti-soulèvement pour soulever l'écran. Cependant, les écrans de 86 pouces pèsent entre 55 et 70 kg, il est donc fortement recommandé d'avoir deux opérateurs. Pour l'entretien des câbles (par exemple, branchement/débranchement des câbles HDMI), le retrait de l'écran n'est pas nécessaire grâce aux espaces de maintenance latéraux réservés.

Q4 : Comment ajouter de nouveaux câbles après avoir dissimulé le câblage ?

R : Extrêmement pratique. Le couvercle du compartiment à câbles est fixé magnétiquement et peut être ouvert sans outils. Ajoutez ou remplacez des câbles en ouvrant le couvercle, en acheminant les fils à l'intérieur et en le fermant – aucun démontage de l'écran n'est nécessaire.

Q5 : Quels types de murs conviennent à l’installation d’un écran de 86 pouces ?

R : Seuls les murs en béton massif ou les murs en briques pleines sont acceptables. Les cloisons sèches, les murs de quille en acier léger et les murs en blocs creux ne peuvent pas supporter en toute sécurité le poids d'un écran de 86 pouces. Les boulons à expansion épais fournis sont spécialement conçus pour les murs en béton et en briques pleines. Une inspection professionnelle sur place est conseillée si le type de mur est incertain.

Q6 : Quel est le poids réel d’un écran de 86 pouces et combien d’installateurs sont nécessaires ?

R : La plupart des écrans commerciaux grand public de 86 pouces pèsent entre 55 et 70 kg net. Une seule personne peut monter la base murale, tandis que la suspension de l'écran nécessite deux travailleurs (un tenant l'écran et un alignant les crochets). Un équipement ou une machinerie de levage est recommandé pour éviter les blessures.
