Armoire extérieure d'angle

L'armoire extérieure d'angle Shushi est développée pour être installée sur les coins des murs extérieurs, les virages de rue, les colonnes d'intersection et d'autres positions. Deux écrans d'affichage peuvent être fixés à l'intérieur de l'armoire à des angles définis (90° et 120° sont courants) pour diffuser du contenu dans deux directions simultanément. L'armoire est fabriquée en alliage d'aluminium à haute résistance recouvert d'une peinture extérieure résistante aux intempéries, s'adaptant étroitement aux contours des coins sans dépasser ni occuper un espace excessif. Des plaques à bride pour le montage au sol ou des supports arrière pour le montage sur poteau sont facultatifs en bas. Cela s'applique à la publicité aux coins des pâtés de maisons commerciaux, à la navigation aux intersections de points panoramiques, aux écrans d'information des coins communautaires et à d'autres scénarios.

Caractéristiques matérielles et structurelles

Structure intégrée en forme de L

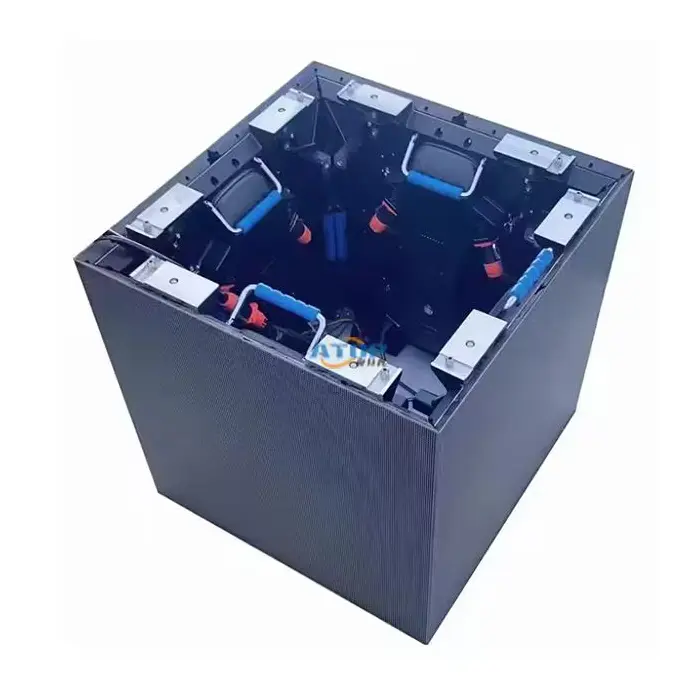

Le corps de l'armoire est formé en pliant des plaques d'acier galvanisées épaissies pour former une structure intégrée en forme de L avec des joints serrés et quelques espaces d'épissure. Il présente une forte rigidité globale, une résistance au vent et une résistance à la déformation. Une transition en arc est adoptée dans le coin intérieur pour éviter la concentration du stress et améliorer la sécurité des piétons.

Revêtement extérieur résistant aux intempéries

La surface est pulvérisée avec un revêtement protecteur extérieur résistant aux UV, résistant à l'écaillage de la peinture, à la rouille et aux fissures sous une exposition extérieure à long terme au soleil, à la pluie et aux fluctuations de température.

Dérivation d'eau à dessus incliné et étanchéité complète

Tous les joints des armoires sont recouverts de bandes d'étanchéité hautement élastiques et résistantes aux intempéries, associées à un dessus incliné de dérivation d'eau. L’eau de pluie glisse le long du dessus sans s’accumuler ni s’infiltrer dans les espaces des coins.

Dissipation thermique des persiennes décalées

Les ouvertures de ventilation sont divisées en fonction des caractéristiques de l'espace d'angle avec des persiennes décalées. Ils créent une convection d'air pour dissiper la chaleur tout en empêchant la pluie et le sable de refluer dans l'armoire.

Cavité intérieure flexible et câblage intégré

Les supports combinés réglables à l’intérieur peuvent accueillir des équipements de diverses spécifications. Le fond est entièrement surélevé avec des sorties de fil intégrées dédiées pour les coins afin de réaliser un câblage zoné et bien rangé, ainsi que d'empêcher l'accumulation d'eau et le trempage des câbles.

Serrures antivol et charnières antirouille

La porte de l'armoire est placée sur le côté extérieur visible, équipée de serrures antivol extérieures et de charnières antirouille épaisses pour une ouverture et une fermeture stables, résistant efficacement aux contacts et aux leviers non autorisés.

Conception adaptée aux coins permettant d'économiser de l'espace

Son contour global s'adapte aux angles des murs et des colonnes, se fondant dans l'environnement après l'installation sans occuper l'espace de passage principal.

Avantages du produit

✅Forme de coin exclusive pour des points d'installation spéciaux

✅Structure intégrée avec une forte résistance au vent

✅Conception étanche d'angle spécialisée

✅Dissipation thermique zonée pour un fonctionnement stable

✅Aménagement interne flexible et polyvalent

✅Prévention de l'accumulation d'eau et câblage standardisé

✅Entretien pratique et protection de sécurité complète

Scénarios d'application

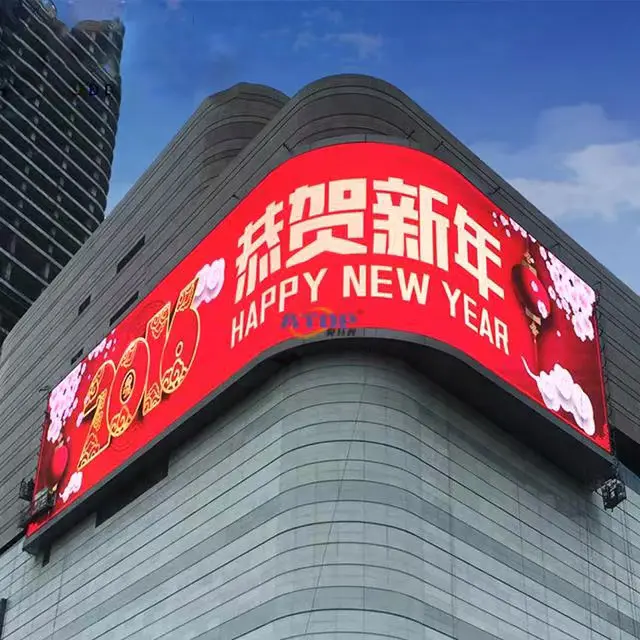

Écrans d'information d'angle de mur de rue, équipement d'affichage d'angle de clôture de parc, terminaux publicitaires d'angle de colonne commerciale, vitrines extérieures à angle plié de bâtiment, équipement à courant faible d'angle de couloir communautaire, terminaux de navigation d'angle de sentier panoramique, armoires de commande d'angle de parking, équipement de service public d'angle de route municipale, etc.

Procédures d'installation

1. Mesure sur site : mesurez l'angle d'angle réel (par exemple 89° ou 91°) comme base de personnalisation.

2. Personnalisation de l'armoire : l'usine soude ou plie l'armoire à l'angle requis, en préinstallant des joints étanches et des accessoires de montage.

3. Fixation : percez des trous ou insérez des boulons en fonction des matériaux du mur, puis fixez solidement les brides arrière ou les pattes de suspension de l'armoire.

4. Montage de l'écran : poussez séparément deux écrans dans les emplacements pour cartes de surface correspondants et fixez les blocs de compression.

5. Câblage et étanchéité : faites passer les câbles d'alimentation et de signal dans le coin intérieur, serrez les joints étanches après la connexion et vérifiez la fermeture complète des bandes d'étanchéité.

6. Mise en service et achèvement : mise sous tension pour tester les effets d'affichage double face et sceller l'ouverture de maintenance.

Précautions d'utilisation

1. Sélection de l'emplacement d'installation

.Assurez-vous d'un sol plat et solide pour empêcher l'inclinaison de l'armoire causée par un sol mou.

.Réserver un espace de passage suffisant des deux côtés du coin pour les piétons et l'entretien ultérieur.

.Évitez les zones basses sujettes à l’accumulation d’eau ou aux points de collecte des eaux de pluie.

2. Confirmation de l'orientation du coin

.Confirmez le type de coin (coin gauche/droit) et faites-le correspondre au flux piétonnier sur site avant l'installation.

.L'angle de vision double face doit couvrir le flux piétonnier principal des deux passages.

3. Fixation et résistance au vent

.Sol dur : engagez les freins des roulettes pour maintenir l'armoire stable contre le glissement.

.Sol mou : des piquets de sol sont obligatoires pour empêcher le déplacement par un vent fort ou une force externe.

.Immeubles de grande hauteur/zones venteuses : Des cordes de tension supplémentaires sont recommandées pour le renforcement.

4. Installation de l'équipement

.Fixez deux écrans indépendamment pour éviter un stress mutuel.

.Utilisez des écrans d’épaisseur constante pour maintenir le centre de gravité de l’armoire centré.

.Acheminez les câbles séparément sur les côtés gauche et droit pendant le câblage pour éviter les emmêlements.

5. Dissipation thermique et ventilation

.Ne bloquez pas les ouvertures de ventilation des deux côtés de l’armoire.

.Réservez plus de 10 cm d'espace de dissipation thermique dans le coin intérieur.

.Aucun dépôt de débris près des persiennes de ventilation.

6. Sécurité électrique

.Adoptez des câbles d’alimentation étanches pour l’extérieur.

.Appliquez une isolation étanche aux connecteurs de fils.

.Un interrupteur de protection contre les courants résiduels est recommandé.

Guide d'entretien courant

Dysfonctionnements courants et solutions

FAQ

Q1 : Quels angles standard sont pris en charge ?

R : La version grand public est de type à angle droit de 90 ° pour les murs et les coins de colonnes standard. Des angles personnalisés sont disponibles pour les spécifications de coin spéciales sur site.

Q2 : Dans quelle mesure l’armoire dépasse-t-elle du mur ? Est-ce que cela gênera le passage ?

R : L'armoire est conçue pour s'accrocher étroitement aux coins avec une taille de saillie raisonnable, qui n'occupera pas l'espace de passage principal et permettra un mouvement sans entrave des piétons.

Q3 : L'angle peut-il être ajusté après l'installation ?

R : L’angle de l’armoire est fixé par soudage et ne peut pas être ajusté sur place. Le remplacement de l'armoire ou des versions réglables à charnières sont nécessaires pour la modification de l'angle.

Q4 : Comment remplacer un écran cassé ?

R : Ouvrez le capot avant (porte de maintenance avant en option) ou retirez le panneau de maintenance arrière, desserrez les blocs de compression pour retirer l'écran sans démonter l'ensemble de l'armoire.
