Support hydraulique vertical LCD de 100 pouces

Le support hydraulique vertical LCD 100 pouces est un système de support extra-robuste conçu pour les écrans géants LCD 100 pouces (également compatible avec les modèles 102/105 pouces). Contrairement aux supports pour écrans de 98 pouces et plus petits, un écran nu de 100 pouces pèse généralement plus de 130 kg et mesure près de 2,2 mètres de haut, ce qui ne peut pas être soutenu en toute sécurité par un seul montage mural. Ce produit présente une structure hybride combinant mur porteur auxiliaire et support au sol. La majeure partie de la charge verticale est transférée au sol, tandis que le mur sert uniquement à empêcher le basculement et à fixer le positionnement.

Matériaux et savoir-faire

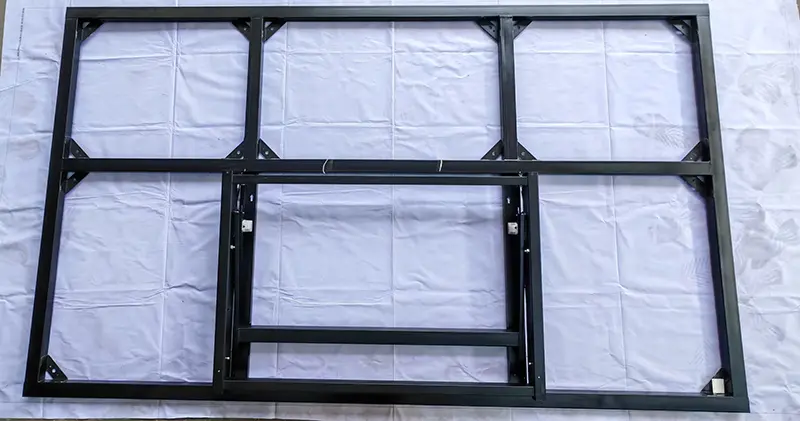

1. Cadre principal :

Plaques d'acier laminées à froid épaissies et élargies avec nervures de renforcement pour une capacité de charge et une résistance à la torsion plus élevées sans déformation.

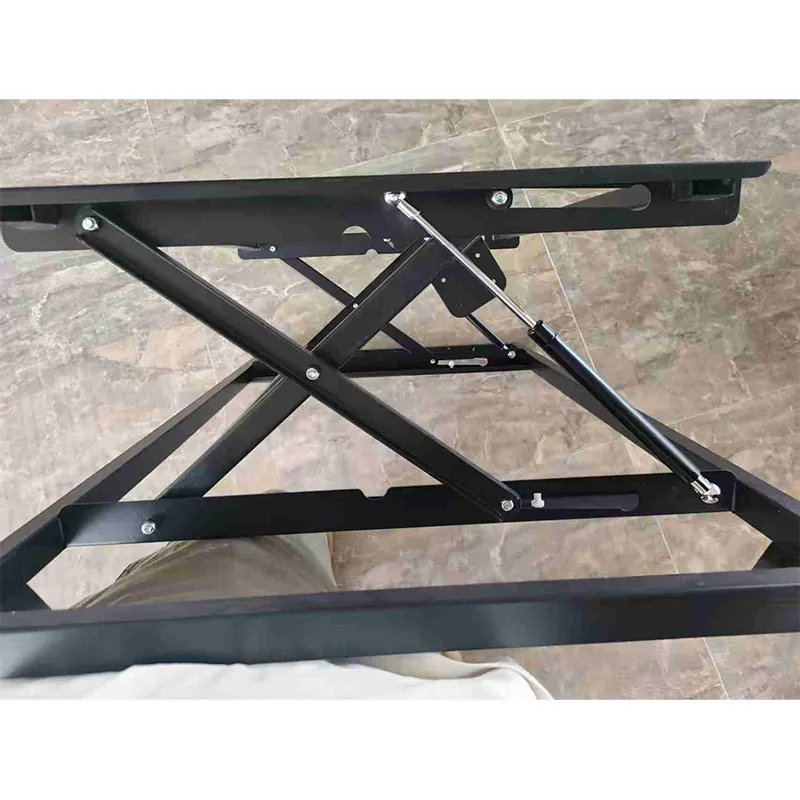

2. Système hydraulique :

Les composants d'amortissement hydrauliques doubles de qualité industrielle offrent un support uniforme, un levage en douceur et un amortissement silencieux.

3. Assemblage de la plaque suspendue :

Plaque de suspension verticale VESA élargie sur mesure pour écrans de 100 pouces, compatible avec les trous de montage standard pour les écrans de grande taille.

4. Protection de sécurité :

Plusieurs loquets antichute et coussinets en caoutchouc antidérapants absorbant les chocs pour éviter les chutes accidentelles.

5. Raccords de fixation :

Boulons d'expansion épais et allongés selon la norme nationale pour répartir uniformément la contrainte murale pour une installation plus ferme.

Avantages du produit

1. Personnalisé pour les écrans géants :

Optimisé exclusivement pour un montage vertical de 100 pouces, plus stable et bien ajusté que les supports universels.

2. Système hydraulique permettant d'économiser du travail :

Ajustement sans effort pour protéger l'écran et ses ports.

3. Faible coût de maintenance :

Conception à démontage rapide utilisable sans techniciens professionnels.

4. Gain de place :

Conception verticale épousant le mur avec une empreinte horizontale minimale, idéale pour les halls d'entrée, les couloirs et les halls d'exposition.

5. Large applicabilité :

Fonctionne pour les conférences, les expositions, les centres commerciaux, les hôpitaux, les bureaux gouvernementaux, les industries des médias et bien plus encore.

Comparaison des coûts d'exploitation et de maintenance avec les supports traditionnels

Exigences murales et spécifications d'installation

Avertissement de sécurité critique

Un écran de 100 pouces pèse plus de 90 kg. Des types de murs inappropriés peuvent provoquer la chute de l'écran, entraînant des pertes matérielles et des blessures corporelles.

Types de murs autorisés (toutes les exigences doivent être remplies simultanément)

Types de murs interdits (installation strictement interdite)

Outils requis et nombre d'installateurs

Étapes d'installation

1. Inspection du mur : confirmez que le mur est en béton solide ou en brique avec une épaisseur qualifiée.

2. Positionnement et marquage : utilisez un niveau laser pour tracer la ligne centrale verticale et marquer 8 points de perçage.

3. Perçage et nettoyage des trous : percez des trous à une profondeur ≥ 100 mm avec un marteau électrique, éliminez les débris et insérez des tubes d'expansion M10.

4. Fixation de la base : montez la base murale, serrez les 8 boulons d'expansion étape par étape et vérifiez la verticalité.

5. Installation de la plaque de suspension VESA : fixez la plaque VESA élargie à l'arrière de l'écran de 100 pouces (compatible avec les modèles de trous 600 × 400, 800 × 600, 900 × 600).

6. Préparations pour la suspension de l'écran : Inspectez les tiges hydrauliques et les loquets de sécurité ; ajustez la plate-forme élévatrice à la hauteur d'installation.

7. Montez l'écran : Deux travailleurs soulèvent l'écran tandis qu'un opérateur guide les crochets pour les aligner avec les fentes de la base et l'abaisse lentement.

8. Verrouillez les loquets de sécurité : fixez les boucles principales, les verrous de sécurité latéraux et les vis anti-basculement torsadées à la main de manière séquentielle.

9. Gestion et réglage des câbles : acheminez les câbles dans le compartiment magnétique pour câbles et ajustez l'angle d'inclinaison à la position de visualisation optimale.

10. Inspection finale : secouez l'écran pour confirmer qu'il n'y a pas de jeu et vérifiez tous les loquets.

Scénarios applicables

Siège social

Grands écrans de salle de conférence, écrans de bienvenue à la réception, murs d'affichage de la culture d'entreprise

Affichage commercial

Écrans publicitaires pour centres commerciaux, écrans de démonstration d'exposition de marque, écrans d'affichage numérique de magasin

Gouvernement et services publics

Écrans de diffusion d'informations dans les halls gouvernementaux, écrans de guidage des hôpitaux, écrans de guidage des lieux d'exposition

Médias et diffusion en direct

Écrans géants verticaux pour la diffusion en direct de courtes vidéos, affichages de contenu multimédia, écrans d'information en studio

Éducation et formation

Écrans d'affichage du campus, écrans de démonstration des salles de formation, écrans interactifs pour les établissements de formation

FAQ

Q1 : Quelle est la capacité de charge maximale de ce support vertical de 100 pouces ?

R : Construit avec des plaques d'acier élargies et épaissies et un double support hydraulique, sa charge maximale atteint 130 kg, couvrant entièrement le poids de tous les types de grands écrans de 100 pouces.

Q2 : L'écran vertical de 100 pouces s'inclinera-t-il vers l'avant en raison du déplacement du centre de gravité vers l'avant ?

R : Il adopte une structure gravitationnelle spéciale orientée vers l'arrière avec des plaques de suspension décalées vers l'arrière pour déplacer la charge vers l'intérieur, éliminant ainsi l'inclinaison vers l'avant et la déformation des bords.

Q3 : Quelle est la distance entre l’écran et le mur après une installation verticale ?

R : L'espace entre les murs n'est que de 60 à 85 mm, ultra fin et peu encombrant avec une apparence soignée et minimaliste.

Q4 : Le support est-il sujet à la déformation pendant le transport ?

R : Il comprend des pièces structurelles estampées intégrées, un emballage entièrement renforcé et une protection rigide des coins, avec une forte résistance à la compression et aux chutes pour éviter la déformation pendant le transport.

Q5 : Comment dissimuler les câbles et ajouter de nouveaux fils plus tard ?

R : Le support est livré avec un compartiment pour câbles magnétique intégré (60 cm de largeur × 120 cm de hauteur × 4 cm de profondeur) pouvant contenir 4 câbles HDMI, 2 cordons d'alimentation et 2 câbles réseau. Le couvercle est fixé magnétiquement et peut être ouvert sans outil. Pour ajouter ou remplacer des câbles : ouvrez le couvercle, placez de nouveaux câbles à l'intérieur et fermez le couvercle (le retrait de l'écran n'est pas nécessaire).

Q6 : Peut-il être monté horizontalement ? Est-ce qu'il prend en charge le réglage du niveau horizontal ?

R : Ce modèle prend uniquement en charge le montage vertical, avec sa structure optimisée pour la distribution verticale par gravité de l'écran. Si une commutation entre l'orientation horizontale et verticale est nécessaire, veuillez acheter notre support rotatif. Pour l'alignement horizontal : calibrez avec un niveau laser lors de l'installation de la base ; Un réglage horizontal fin (±2°) est disponible après le montage de l'écran.

Q7 : Le support est-il résistant aux chocs et adapté aux régions sujettes aux tremblements de terre ?

R : Il a passé avec succès des tests de vibration simulant des fréquences de séismes de magnitude 8, sans chute d'écran ni loquets desserrés. Les déflecteurs anti-soulèvement et les patins en caoutchouc antidérapants dans la conception à verrouillage de sécurité à six volets sont spécialement optimisés pour les environnements vibratoires. Il s'applique aux zones sismiques comprenant le Japon, Taiwan, le Chili, la Turquie et la Californie, aux États-Unis.
