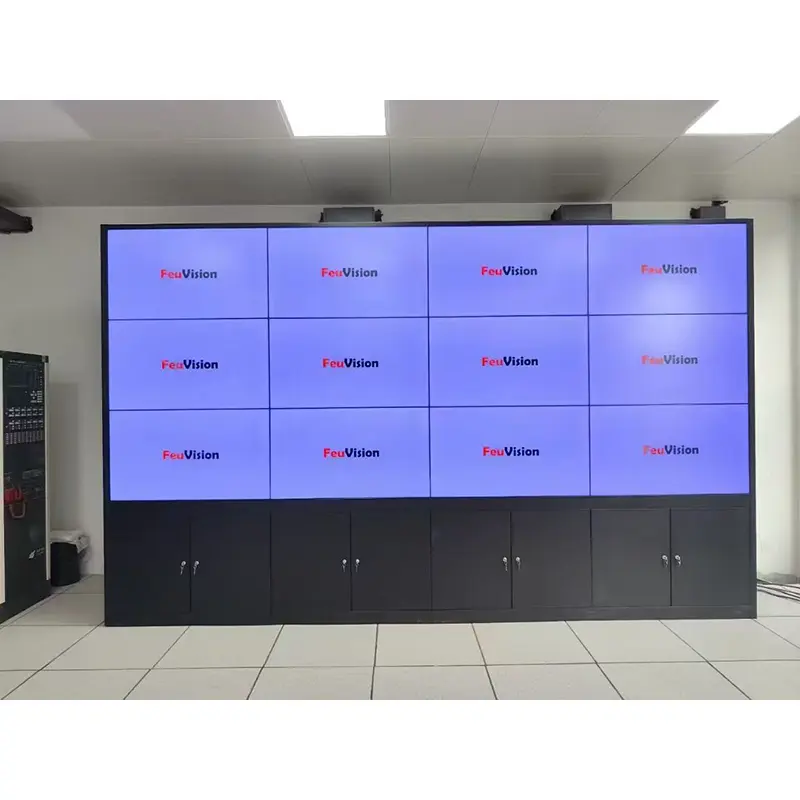

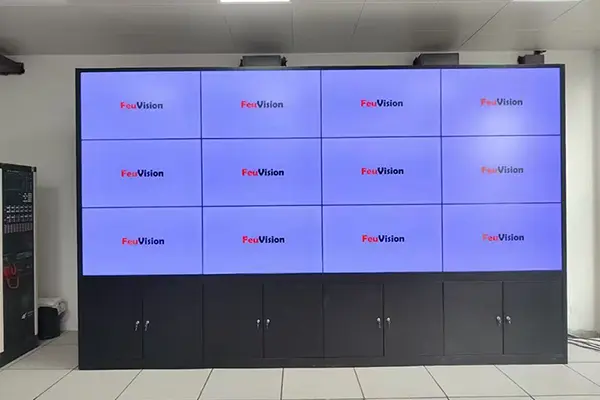

Support mural vidéo LCD

Le support mural vidéo LCD est un système de support métallique modulaire spécialement conçu pour les murs vidéo LCD, largement utilisé dans les scénarios d'épissage multi-écrans, notamment la surveillance de la sécurité, les centres de conférence, la publicité commerciale et les centres de contrôle du trafic. Fabriqué à partir de plaques d'acier laminées à froid à haute résistance avec des mécanismes de réglage précis, il prend en charge une installation murale et au sol, avec un réglage indépendant pour chaque panneau afin de garantir des espaces d'épissage uniformes et une surface globale plane. Directement fournie par le fabricant, la personnalisation OEM est disponible.

Trois problèmes d'ingénierie fondamentaux résolus

1. Écarts d'épissure inégaux – réglage fin à 6 voies, écart minimum jusqu'à 0,5 mm

2. Affaissement à long terme – Supports de charge inférieurs + roulement de force multipoint, aucune déformation dans les 8 ans

3. Entretien difficile – Démontage indépendant pour un seul panneau, remplacement dans les 90 secondes

Guide de sélection du modèle

Pourquoi choisir notre support mural vidéo LCD ?

1. Réglage fin à 6 voies pour un contrôle précis de l'écart d'épissure

Équipé de mécanismes de réglage vertical, horizontal et avant-arrière à 6 voies pour la coupe après l'installation. Même avec des erreurs de perçage des murs de ± 5 mm, les espaces d'épissage peuvent être réduits à 0,5 à 1,5 mm (en fonction de l'épaisseur du cadre de l'écran).

Plage de réglage :

•Vertical : ± 8 mm

• Horizontale : ± 8 mm

•Avant-arrière : ± 5 mm

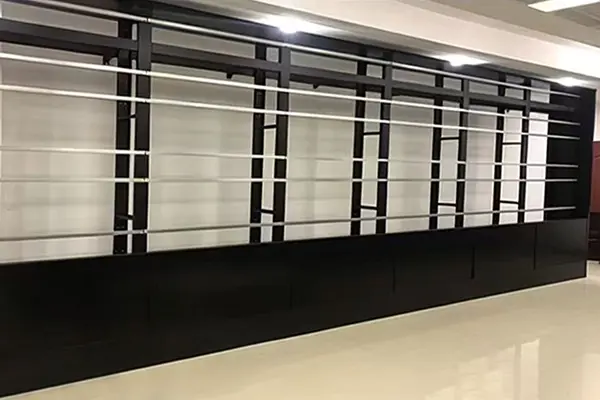

2. Cadre modulaire pour une disposition flexible

Cadre d'assemblage divisé avec supports de loquets de positionnement de précision :

• Aménagement paysager à une seule rangée (1 × N)

• Disposition matricielle à plusieurs lignes (M×N)

• Épissage d'écran portrait (pour l'affichage numérique)

• Mise en page mixte paysage et portrait

Hauteur maximale d'une seule colonne : 4 m (environ 6 panneaux de 46 po/4 panneaux de 55 po)

Extension horizontale illimitée via plusieurs ensembles de colonnes côte à côte

3. Démontage indépendant pour un entretien sans effort

Chaque panneau est fixé avec des crochets séparés. Pour le remplacement d’un panneau défectueux ou l’inspection du câblage arrière :

✅Pas besoin de démonter les écrans adjacents

✅Démontage par une seule personne en 90 secondes

✅Aucun impact sur la stabilité globale du mur

4. Les supports de charge inférieurs empêchent l'affaissement

Un seul panneau de 55" pèse jusqu'à 35 kg. Les supports ordinaires reposent uniquement sur la suspension arrière, sujets à l'inclinaison vers l'avant et à l'affaissement du bas après une utilisation à long terme.

Ce support ajoute des supports de charge inférieurs pour répartir le poids du panneau sur les poutres transversales, avec une capacité de charge sûre pour un seul panneau de 80 kg et une déformation nulle en 8 ans.

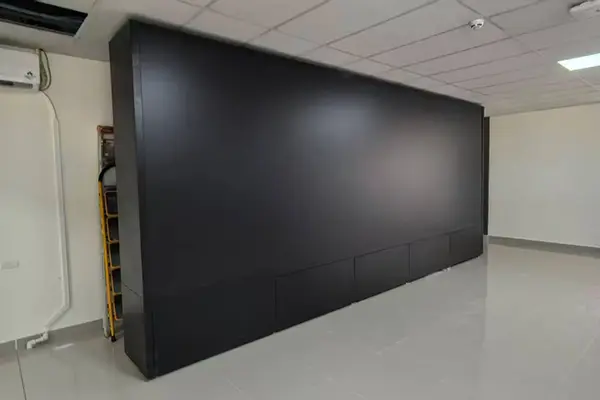

5. Gestion des câbles dissimulée pour une apparence soignée

Canaux de routage de câbles dédiés réservés dans le cadre pour un câblage séparé à courant fort et faible :

Câbles HDMI, câbles réseau et cordons d'alimentation entièrement contenus

Aucun fil dénudé à l'avant du mur vidéo

Conforme aux normes de lutte contre les incendies et d'inspection de sécurité

6. Les deux modes d'installation s'adaptent à tous les types de murs

Paramètres techniques

Étapes d'installation (fixation murale pour référence)

2 ouvriers requis; a 4-panel video wall takes around 2 hours

Étapes d'installation murale

1. Mesure et positionnement : marquez les positions de perçage sur le mur selon le dessin de disposition d'épissure, calibrez avec une jauge de niveau.

2. Fixez les poutres transversales : installez les poutres transversales horizontales (1 par rangée) avec des boulons à expansion M10/M12, espacement ≤ 600 mm.

3. Pré-installer les plaques de suspension : fixez les plaques de suspension de réglage fin aux trous VESA arrière des écrans, assurez-vous de l'alignement horizontal

4. Monter les écrans : commencez par la rangée du bas, faites glisser les crochets de l'écran dans les fentes des poutres transversales et fixez les loquets.

5. Ajustez les espaces d'épissage : ajustez les vis à 6 voies avec une clé hexagonale pour réduire les espaces à ≤ 1,0 mm.

6. Gestion des câbles : acheminez tous les câbles dans des goulottes et serrez les vis anti-desserrage.

7. Test de mise sous tension : vérifiez la continuité de l'image, mise en service après confirmation

Étapes d'installation au sol

1. Assemblez les colonnes : connectez les colonnes gauche et droite avec les croisillons inférieurs, installez des patins réglables.

2. Réglage du niveau : faites pivoter les patins pour le réglage de la hauteur, calibrez avec la jauge de niveau.

3. Ajouter des contreventements diagonaux : contreventement diagonal obligatoire pour les hauteurs supérieures à 2 m pour le renforcement

4. Montage de l'écran : suivez les étapes 3 à 5 de la procédure de montage mural.

5. Verrouillage final : serrez tous les boulons de connexion et mettez sous tension pour les tests.

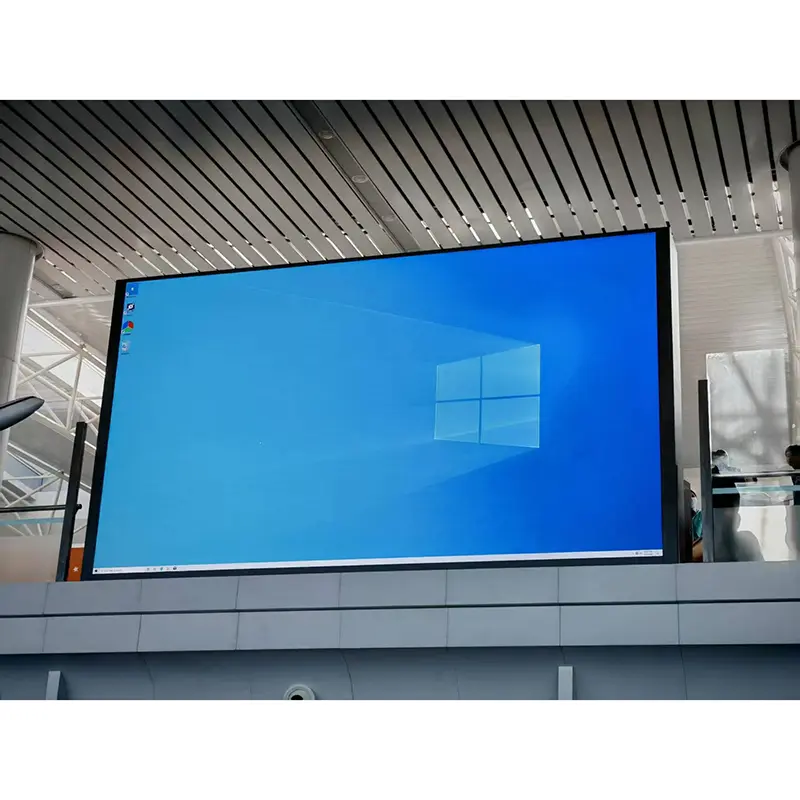

Scénarios applicables

Comparaison avec les montures traditionnelles

FAQ

Q1 : À quelles tailles de panneaux de mur vidéo ce support s'adapte-t-il ?

R : Compatible avec les panneaux muraux vidéo grand public de 46", 49" et 55". Pour d'autres tailles (43", 65"), consultez nos modèles dédiés ou contactez pour la personnalisation.

Q2 : Est-il difficile de remplacer des panneaux partiellement défectueux ?

R : La conception de suspension indépendante permet un démontage séparé des panneaux individuels sans affecter la stabilité de l'ensemble du mur vidéo.

Q3 : Le support peut-il s'adapter aux panneaux d'épissage LCD incurvés ?

R : Les supports muraux vidéo standard sont à structure plate. Des adaptateurs incurvés sont requis pour les panneaux LCD incurvés. Fournit un rayon de courbure et un radian d'épissage pour le traitement des bras incurvés personnalisés.

Q4 : Quelle est la capacité de charge maximale de l’écran et le facteur de sécurité ?

R : Capacité de charge conçue pour un seul panneau : 80 kg (charge d'essai destructif≥160 kg), facteur de sécurité≥2,0. Le panneau grand public le plus lourd de 55 pouces pèse environ 30 kg, de 65 pouces jusqu'à 45 kg, tous deux bien en dessous de la limite de conception. Vérifiez toujours la capacité de charge réelle du mur ou du sol avant l'installation.

Q5 : Comment choisir entre les types muraux et sur pied ?

UN:

• Mur en béton/briques pleines → Montage mural (faible coût, gain de place)

•Paroi de quille en verre/marbre/acier léger (aucun perçage autorisé) → Au sol (aucun dommage de décoration)

• Utilisation mobile multi-sites → Support sur chariot mobile (avec roulettes)

Q6 : Est-il compatible avec les écrans d'autres marques (Samsung/LG/BOE) ?

R : Oui. Les trous de montage VESA couvrent 200 × 200 mm à 800 × 600 mm, compatibles avec plus de 95 % des panneaux muraux vidéo commerciaux de 46 à 55" sur le marché. Plaques d'adaptation ou usinage personnalisé disponibles pour des modèles de trous spéciaux.

Pourquoi nous choisir ?

• Plus de 10 ans d'expérience dans la fabrication de supports pour murs vidéo

•Certification du système de gestion de la qualité ISO9001 : 2015

• Usine indépendante avec traitement, pulvérisation et assemblage complets de la tôle en interne

• Expérience à l'exportation : produits vendus dans plus de 30 pays, dont l'Europe, l'Amérique, l'Asie du Sud-Est et le Moyen-Orient.

• Capacité de personnalisation : prise en charge complète du processus OEM/ODM avec confirmation du dessin 3D

•Garantie SAV : Réponse sous 24h, solution apportée sous 48h
